Mensola con tubo appendino

I robusti tubi di ferro reggono facilmente giacche pesanti e sono tenuti saldamente alla muratura dalle flange industriali.



Il telaio tubolare, con le lunghezze dell'elenco dei pezzi sottostante, è largo circa 94 cm, profondo circa 32 cm e alto circa 41 cm (senza legno; flange all'esterno). La larghezza può essere facilmente regolata sostituendo il tubo orizzontale.

Raccordi in ghisa malleabile 3/4"

Quantità

Raccordo n°.

    Articolo e Link
2x 90 Curva a gomito
4x 130 Tee
4x 280 Doppio Nipplo
6x 324 Flangia 4 fori
4x   Viti e tasselli prigioniero
8x   Bulloni a testa di fungo M8
8x   Dado cieco esagonale M8

Tubi filettati in acciaio

Quantità

Lunghezza(cm)

Articolo e Link
2x 15 cm Tubo 3/4"
4x 25 cm Tubo 3/4"
1x 80 cm Tubo 3/4"





  • Avvitare i Tee alla traversa
  • All'uscita dei due raccordi a T avvitare ad entrambi il doppio nipplo n. 280. All'inizio allinea solo approssimativamente questi pezzi. La messa a punto verrà eseguita in seguito con i tubi avvitati. Procedere allo stesso modo con i tubi da 150 mm che scendono e le curve a gomito. Anche qui all'inizio si allineare solo approssimativamente.
  • Passaggio importante: ora avvitare i quattro tubi sul retro. Questi possono ora essere usati come leve per avvitare i pezzi a T e gli angoli rivolti all'indietro ancora più saldamente. Il modo migliore per farlo è posizionare il lato opposto sul pavimento, tenerlo saldo con un piede e poi avvitare a fondo. Quindi ripetere il tutto con l'altro lato. Allo stesso tempo, avvitare i pezzi a T sul tubo lungo facendo leva.
  • Dopo aver avvitato il telaio di base in modo che sia stabile, è necessario prima regolare le altezze. È meglio lavorare solo nella direzione della vite. Ora è utile un metro pieghevole.
  • Ora avvitare le quattro flange a parete. È meglio misurare le distanze dall'uscita del raccordo a T. Assicurarsi che i fori per le viti delle flange non siano coperti successivamente dai tubi.
  • Svitare le due flange superiori. Ora indossa la tavola, allineala e segna i punti di foratura dal basso attraverso i fori della flangia.
  • Pratica gli 8 fori attraverso il legno con un trapano. Spingere i bulloni attraverso il legno dall'alto. Il quadrato dei bulloni deve scomparire nel legno.
  • Riposizionare ora la tavola sul telaio tubolare, le viti passano attraverso i fori della flangia e sporgono in basso, di almeno 5 mm. Collegare la flangia dei dadi a cappello e il legno. Il bullone del carrello si spinge nel legno fino a quando non si trova piatto in cima.

Tasselli prigioniero

4 dadi a testa cilindrica M8

4 viti prigioniere M8/8mm Torx Tx25

4 tasselli universali, 10 x 60

7,50 €

  • disponibile
  • a casa tua in 7 gg. ca.

Bulloni testa di fungo

M8  acciaio nudo/nero- Ø testa: 20 mm

Lunghezze (senza testa): da 25 a 50 mm

0,80 €

  • disponibile
  • a casa tua in 7 gg. ca.

Progetto mensola sfalsata

Il principio di questa mensola a muro è altamente flessibile. Variando gli allestimenti e il loro orientamento si possono realizzare mensole di qualsiasi altezza o larghezza. Non ci sono limiti alla creatività.

Questa proposta di costruzione per il fai da te funziona con tavole forate. La tavola poggia sul raccordo inferiore, quindi un tubo corto passa attraverso la tavola che verrà bloccata bloccata, nella parte superiore, con un'altro raccordo. Questo bloccaggio rende il tutto molto stabile.





Le dimensioni di questa proposta sono con l'elenco delle parti di seguito: circa (!) 100 x 120 x 24 cm (LxAxP, senza tavole di legno)

Raccordi in ghisa malleabile 3/4"

Quantità

Raccordo

n°.

    Articolo e Link
7x 90 Curva a gomito
6x 130 Tee
9x 270 Manicotto
3x 301 Calotta
5x 324 Flangia 4 fori
20x   Viti e tasselli
1x   Punta a tazza 28 mm per 3/4"

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
8x 4 cm Tubo 3/4"
3x 5 cm Tubo 3/4"
5x 10 cm Tubo 3/4"
4x 18 cm Tubo 3/4"
5x 20 cm Tubo 3/4"
2x 22,5 cm Tubo 3/4"
2x 27,5 cm Tubo 3/4"

  1. Per prima cosa avvitare insieme gli orizzontali sotto le assi di legno, ad es. B.curva n. 90 + 180 mm + manicotto n. 270 + 180 mm + raccordo a T n. 130. Avvitare anche i tubi corti che passano attraverso la tavola. Dovrebbero quindi sporgere di circa 8 mm dalla parte superiore della tavola.
  2. Misurare le larghezze (dal centro del tubo al centro del tubo) e trasferire i punti di foratura sulla tavola. In alternativa, allineare la sottostruttura sul pannello, segnare i contorni dei tubi e utilizzare questo per determinare graficamente il centro del foro. Importante: prendere in considerazione la distanza futura dal muro (suggerimento: aggiungiamo sempre 5 mm in modo che ci sia un po' di gioco).
  3. Quindi montare le tavole contemporaneamente e fissarle saldamente con i manicotti o i cappucci che continuano verso l'alto. È importante che i raccordi superiori blocchino le mensole perchè queste non oscillino più. Questa è una connessione molto stabile che può tranquillamente sostenere anche carichi più pesanti.
  4. Ora la costruzione può essere costruita passo dopo passo con i tubi e i raccordi appropriati, preferibilmente dal basso verso l'alto. Usa i tubi che vanno al muro come booster. Lo scaffale può sembrare un po' instabile man mano che si ingrandisce. Quindi fai più forza per avvitare le filettature ancora più strette. Non hai bisogno di alcuno strumento.
  5. Montare per ultime le flange per il fissaggio a parete e montare il ripiano a parete, preferibilmente con supporto.

Quanto dovrebbe essere lungo il corto "tubo attraverso la tavola"? In definitiva, è importante che sporga dalla tavola di circa 8-10 mm nella parte superiore. Quindi il raccordo superiore può essere avvitato abbastanza stretto da bloccare la scheda. Usiamo ad es. B. per pannelli di spessore da 18 a 22 mm, per lo più pezzi di tubo corti da 40 mm. Con tavole più spesse di 33/35 mm, si adattano sezioni di tubo da 50 mm.

Progetto scaffale libreria

Questa robusta scaffalatura in stile industriale è realizzata in tubolare d'acciaio e ghisa malleabile e offre spazio di archiviazione e decorativo. Si adatta a ogni stanza ed attira l'attenzione di per sé.

I ripiani forati poggiano stabilmente e saldamente sui raccordi in ghisa malleabile del ripiano tubolare.  Il corretto diametro della punta è importante affinché funzioni bene (consultare l'elenco delle parti per una punta elicoidale adatta).

Due punti di fissaggio a parete verticale garantiscono una buona stabilità.

Il ripiano è flessibile in larghezza e dipende in definitiva dalle dimensioni delle tavole.

L'altezza del ripiano tubolare fai da te, con i pezzi elencati di seguito, è di circa 164 cm, la profondità del telaio tubolare è di circa 31 cm (senza sbalzo del pannello).

Dimensioni ideali per mensole con una profondità di 30 - 32 cm.

Raccordi in ghisa malleabile 3/4"

Quantità

Raccordo

n°.

    Articolo e Link
6 x 90 Curva a gomito
10 x 130 Tee
4 x 134 Tee
2 x 321o Flangia senza fori
4 x 324 Flangia 4 fori
2 x 746  Pomello
1 x   Punta a tazza 28 mm per 3/4"

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
2 x 4 cm Tubo 3/4"
2 x 10 cm Tubo 3/4"
10 x 20 cm Tubo 3/4"
8 x 30 cm Tubo 3/4"




  • Iniziamo con la foratura delle assi di legno. Per fare ciò, assemblare prima una livella composta da un raccordo a T, un tubo da 200 mm e una curva rivolta verso l'alto. Segnare e forare. Ripetere per tutte le mensole, assicurandosi che i fori siano esattamente alla stessa distanza l'uno dall'altro (vedi suggerimento sotto).
  • Partendo dalle flange del pavimento, avvitare i tubi da 100 mm, quindi i raccordi a T con tre filettature interne (in uscita sul retro). Avvitare i primi 200 mm di tubo al muro e due dei tee n. 134 ad esso. La filettatura maschio dei Tee 134 deve essere rivolta sul retro, avvitare una flangia a muro su ciascuno.
  • Assemblare tutti e quattro questi elementi contemporaneamente, compresi quelli superiori. Assicurarsi che abbiano la stessa lunghezza in modo che le distanze dalla parete siano corrette.
  • Avvitare le sezioni di tubo corte da 40 mm per il livello superiore. Questo dovrebbe essere fatto con forza, in modo che sporgano di circa 8 mm dalla tavola, quindi avvitare il pomello.
  • Avvitare i primi tubi da 300 mm che salgono nei due elementi inferiori e fissare la prima mensola. Segnare i fori per il montaggio a parete e forarli subito. I fori superiori verranno praticati successivamente, quando sarà nota l'esatta altezza.
  • Avvitare insieme i sei supporti centrali (raccordo a T con uscita sul retro, tubo da 200 mm e staffa rivolti verso l'alto).
  • Ora è il momento di mettere insieme gli elementi, lavorando in coppia su entrambi i lati con i tubi da 300 mm verso l'alto e attaccando la tavola a ogni livello. Qui altre due mani sono un buon supporto. Non avvitarlo subito al muro: l'elemento superiore deve ancora essere avvitato.
  • Quando si raggiunge il livello superiore, appoggiare con cautela il ripiano (senza il piano superiore e i pomelli a sfera) al muro, allineare la verticale e fissarlo con una vite in basso. Quindi segnare i fori superiori, rimuovere il ripiano dal muro e praticare i fori di montaggio.
  • Dopo aver fissato la mensola alla parete, posizionare la tavola superiore e infine avvitare i due pomelli a sfera.

Progetto stender con ripiano

Appendiabiti tubolare con abbondante spazio per abiti lunghi, pantaloni e capispalla.

Il pannello di legno crea una bella area di stoccaggio per scarpe o scatole.



È possibile fissare le rotelle con una piastra di montaggio sul fondo del pannello di legno per spostare facilmente lo stender nella cabina armadio.



Le dimensioni con le lunghezze utilizzate di seguito sono approssimative, calcolate dal bordo esterno della flangia a sinistra al bordo esterno della flangia in basso a destra: circa 139 x 59 x 169 cm (LxPxA).

Oltre a questa altezza, devi ancora calcolare la struttura composta dallo spessore tavola di legno utilizzata e l'ingombro delle ruote

Per la lunghezza ricordati il pezzo di tubo corto laterale con tappo.





Questa struttura asimmetrica funziona perché le lunghezze dei tubi nelle verticali di sinistra e centrale sono identiche.

Se desideri realizzare un'altezza diversa, ricordati che queste verticali devono essere sempre uguali.

Raccordi in ghisa malleabile 3/4"

Quantità

Raccordo

n°.

    Articolo e Link
4 x 90 Curva a gomito
3 x 130 Tee
1 x 301 Calotta
4 x 324 Flangia 4 fori
16 x   Vite legno

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
3 x 10 cm Tubo 3/4"
2 x 20 cm Tubo 3/4"
3 x 60 cm Tubo 3/4"
2 x 100 cm Tubo 3/4"
1 x  150 cm  Tubo 3/4"

  • Avvitare prima il piedino destro, quindi allineare il pezzo a T verticalmente al centro. Avvitare saldamente il piedino, utilizzando come rinforzo i brevi pezzi di tubo rivolti verso il basso. Quindi avvitare manualmente il tubo lungo e continuo nell'uscita rivolta verso l'alto del raccordo a T.
  • Ora lavorate passo dopo passo da sinistra verso destra: avvitate la staffa al tubo lungo e alla traversa. Usalo subito per stringere un po' l'angolo (anche il tubo lungo si avvita più stretto nel raccordo a T in basso). Quindi allineare la seconda staffa verso il basso e avvitare la parte superiore delle aste centrali.
  • Avvitare il raccordo a T con l'uscita a destra e avvitare la parte inferiore delle aste centrali. Svitare la flangia inferiore. Ora è importante che le due verticali lunghe siano portate allo stesso livello. Suggerimento: se il raccordo a T si attorciglia, allinearlo a destra con un tubo corto
  • Quindi si prosegue con il tubo orizzontale a destra, raccordo a T su di esso con uscita verso il basso e quindi avvitare il tubo di destra con flangia. Ora allinea di nuovo la lunghezza in modo che tutte e tre le verticali siano pari nella parte inferiore. I tubi verticali dovrebbero essere stretti e non avere gioco..
  • Ora il telaio tubolare può essere posizionato sul legno e avvitato. Questo è più facile se le ruote non sono ancora montate.
  • Infine, montare le rotelle e il pezzo corto di tubo con il tappo sul lato destro.

Progetto stender su ruote

Raccordi in ghisa malleabile 3/4"

Quantità

Raccordo

n°.

    Articolo e Link
2 x 90 Curva a gomito
2 x 130 Tee
2 x 301 Calotta
2 x 95 Raccordo gomito
2 x 223 Distributore Tee
4 x   Rotella 3/4

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
2 x 10 cm Tubo 3/4"
4 x 20 cm Tubo 3/4"
3 x 35 cm Tubo 3/4"
2 x 100 cm Tubo 3/4"
1 x  120 cm  Tubo 3/4"

Istruzioni di montaggio step-by-step

  • Innanzitutto, vengono costruiti i due puntoni orizzontali. Il tubo inferiore da 1200 mm è avvitato ai due distributori a T, quello superiore ai raccordi a gomito (ancora assemblati). Portarli entrambi alla stessa lunghezza.
  • Nella seconda fase per i piedini, avvitare i tubi da 200 mm nei  laterali dei distributori a T ed avvitare saldamente gli angoli alle estremità dei tubi utilizzando come leva un tubo da 100 mm di due o tre giri nella staffa.
  • Ora avvitare le due aste verticali da 1000 mm + raccordo a T + 350 mm serrare a mano.
  • Quindi avvitare le aste verticali finite nell'uscita rivolta verso l'alto del distributore a T. È importante per la stabilità generale che questi siano avvitati saldamente nella parte inferiore.
  • In preparazione per il passaggio successivo, smontare i raccordi a gomito ed avvitare la base sui tubi verticali.
  • Fissare ora la traversa superiore e montarla con il dado a risvolto dei raccordi a gomito.
  • Infine, avvitare i due tubi laterali con i tappi nei pezzi a T e le ruote del mobile nelle staffe dei piedi.

Progetto cabina armadio con capelliera e porta scarpe

Questo armadio a giorno in stile industriale, progettato per gli scaffali per negozio, è ora un vero e proprio classico mobile tubolare. È solido, sostenibile e, ultimo ma non meno importante, praticamente indistruttibile grazie ai sei supporti a parete. Le classiche flange da pavimento senza foro garantiscono un supporto stabile.





L'armadio offre molto spazio di stivaggio con le due aste appendiabiti in tubolare d'acciaio e molto spazio di stivaggio. Le lunghezze dei tubi e quindi le distanze possono essere facilmente variate se z. B. le scatole dovrebbero comunque trovare il loro posto sul pavimento.





Con l'elenco delle parti di seguito, le dimensioni di questo armadio, che è anche molto adatto come armadio, sono di circa 173 x 165 x 27 cm (L x A x P, fino ai bordi superiori o ai bordi esterni della flangia).

Elenco delle parti e la vista esplosa

Raccordi in ghisa malleabile 1/2"



Quantità Raccordo n° Articolo e link
3 x 90 Curva a gomito
5 x 130 Tee
1 x 180 Croce 1/2
3 x 321o Flangia senza fori - 1/2"
6 x 324 Flangia 4 fori
4 x   Morsetto 1/2"

Tubi filettati in acciaio

Quantità Lunghezza (cm) Articolo e link
6 x 200 mm Tubo 1/2"
6 x 225 mm Tubo 1/2"
2 x 750 mm Tubo 1/2"
3 x 1200 mm Tubo 1/2"




Istruzioni step-by-step  per il montaggio

  1. Quando si costruisce il telaio tubolare, è meglio iniziare con l'asta appendiabiti orizzontale. Per fare ciò, collegare i due tubi di media lunghezza con una croce. Avvitare un pezzo a T a destra e a sinistra e allineare solo approssimativamente.
  2. Avvitare i tubi che salgono e usarli come leva per avvitare un po' più saldamente il bastone appendiabiti orizzontale. Allineare le uscite dei raccordi nella direzione di serraggio.
  3. Quindi avvitare saldamente a mano le aste lunghe, seguite dai raccordi a T e dai restanti 200 mm di tubo.
  4. Avvitare la staffa in alto e allinearla con i pezzi a T inferiori della verticale in modo tale che le uscite siano tutte rivolte verso il muro.
  5. È meglio avvitare i tubi da 225 mm che vanno alla parete e alle flange contemporaneamente se la costruzione è piatta. Verificare che tutto sia alla stessa distanza dal muro (è meglio utilizzare i tubi verticali come punto di riferimento per la misurazione).
  6. Ora avvita le flange del pavimento e sistema il tutto.
  7. Appoggiati con cautela al muro, segna i fori dei tasselli e fissa il tutto.

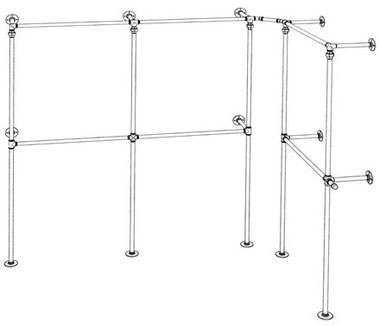

Progetto cabina armadio angolare

Armadio a giorno fatto di tubi idraulici costruito ad angolo.



Con uno spessore della parete di quasi 3 mm, i tubi sono molto stabili e possono sopportare carichi di oltre 100 kg per tubo. Tuttavia, questo armadio tubolare non sembrerà così ingombrante grazie al diametro dei tubi da 1/2".





Le aste appendiabiti sono distanziate dalla parete in modo da poter appendere comodamente anche giacche e blazer.





Dimensioni circa 215 x 206 cm (L x A, lato lungo) o circa 140 x 206 cm (L x A, lato corto), ciascuna misurata dalla parete al bordo esterno della flangia.

Elenco delle parti e la vista esplosa

Raccordi in ghisa malleabile 1/2"

Quantità Raccordo Nr. Articolo e link
2 x 40 Gomito 45° M/F 1/2"
1 x 180 Croce 1/2
2 x 221 Distributore 1/2"
6 x 223 Distributore Tee
1 x 224 Distributore 5 vie - 1/2"
1 x 301 Calotta
5 x 321o Flangia senza fori - 1/2"
9 x 324 Flangia 4 fori
5 x 331 Bocchettone M/F

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
1x 10 cm Tubo 1/2"
1x 15 cm Tubo 1/2"
9x 25 cm Tubo 1/2"
6x 80 cm Tubo 1/2"
5x 90 cm Tubo 1/2"
5x 100 cm Tubo 1/2"

  • Smontare contemporaneamente i collegamenti a vite n° 331 e posizionare le parti inferiori separatamente.
  • Assemblare i due livelli orizzontali. Per la doppia H lato lungo, da un lato #221 -- 800mm -- #223 -- 800mm -- #223 e dall'altro #223 -- 800mm -- #180 -- 800mm -- #223 (sull'allineamento delle uscite dei raccordi). Con la H sul lato corto di conseguenza: #223 -- 800mm -- #221 e #223 -- 800mm -- #224. Sia per l'orizzontale superiore che per il "medio".
  • Verificare che le distanze tra la linea orizzontale superiore e mediana delle uscite dei raccordi corrispondano e, se necessario, regolare nel senso di avvitamento. Se è necessaria una forza maggiore, utilizzare un pezzo di tubo corto avvitato in un'uscita del raccordo come amplificatore di leva.
  • Ora avvitare i tubi verticali che vanno nella linea orizzontale centrale. Avvitare le flange inferiori al tubo inferiore e le parti inferiori del raccordo a vite N. 331 al tubo superiore.
  • Le due costruzioni ad H sono ora quasi finite, basta avvitare i tubi che vanno sul retro del muro e avvitare le flange del muro.
  • Continuiamo con il livello superiore. Qui, prima collegare i due pezzi d'angolo. Per fare ciò avvitare una delle curve a 45° nel distributore a T sul lato lungo, quindi il tubo da 150 mm e la seconda curva a 45°. Ora collegare ad esso il pezzo più corto e allineare il tutto in modo che i raccordi rivolti verso il basso siano già verticali su entrambi i lati.
  • Quindi avvitare i tubi mancanti da 250 mm negli scarichi alla parete e avvitare le flange a parete. Avvitare le parti superiori dei collegamenti a vite n. Controllare le altezze e, se necessario, regolare nuovamente.
  • Ora è il momento di "sposare" i tre assiemi, ovvero l'orizzontale superiore, che è già a forma di L, e le due costruzioni ad H. A tale scopo collegare prima la doppia H sul lato lungo utilizzando i dadi a risvolto del raccordo a vite.
  • Ora impostare con cura questi due assieme collegati e posizionali sul muro. Montare anche la semplice H sul lato corto e portarla sotto i collegamenti a vite. Ora è possibile contrassegnare i fori dei tasselli.
  • Rimuovere la H sul lato corto e mettere da parte con cura il resto della costruzione. Quindi praticare i fori per tasselli.
  • Rimettere il lato lungo con la linea orizzontale superiore continua, posizionalo sulla parete e fissalo con una vite su ciascuna delle flange esterne. Fissare anche l'orizzontale superiore completo con una vite ciascuno. Lascia un po' allentate le viti sul lato corto.
  • Penultimo passaggio: inserire la H sul lato corto e avvitarla con i dadi a risvolto. Stringere le viti che sono ancora allentate e impostare le viti rimanenti e serrare a fondo.
  • Come ultimo atto avvitare il tubo corto da 100 mm con tappo all'uscita del distributore a 5 vie ancora libera.

Progetto struttura tavolo - "Y-Style"

Il tavolo Y-Style è adatto sia come tavolo da pranzo che come scrivania. Grazie alla costruzione speciale della traversa stabilizzatrice con i pezzi a Y, questo telaio per tavolo offre il miglior spazio possibile per ginocchia e gambe su tutti i lati.



Variando le lunghezze del tubo da queste istruzioni di assemblaggio, può essere costruito quanto più grande si desidera.

Con l'elenco delle parti di seguito, il telaio, comprese le flange, misura circa 119 X 57 cm (LxP). Se vengono utilizzate altre lunghezze di tubo, si ottiene, ad esempio:



1x 800 mm, 4x 400 mm: circa 154 x 71 cm

1x 600 mm, 4x 400 mm: circa 134 x 71 cm

1x 600 mm, 4x 300 mm: circa 119 x 57 cm

1x 400 mm, 4x 300 mm: circa 99 x 57 cm

L'altezza è di circa 80 cm (senza piano) e può essere modificata proporzionalmente variando il tubo corto.

Elenco delle parti per il telaio del tavolo e la vista esplosa

Raccordi in ghisa malleabile 3/4"

Quantità Raccordo Nr. Articolo e link
4 x 130 Tee 3/4
4 x 323 Flangia triangolare
2 x 220 Distributore Y 3/4"
4 x   Piedino regolabile 3/4
12x   Vite testa svasata 5x20mm

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
4 x 10 cm Tubo 3/4"
4 x 30 cm Tubo 3/4"
5 x 60 cm Tubo 3/4"

Istruzioni step-by-step per il montaggio del tavolo in tubi



  1. Per prima cosa avvitare la traversa di un tubo da 600 mm con i due distributori a Y e i tubi da 300 mm con i pezzi a T avvitati.
  2. Allineare il tutto con i pezzi a T rivolti verso l'alto/il basso. Importante: avvita tutto molto bene e puoi usando la leva fornita dai tubi corti avvitati.
  3. Nella fase successiva, avvitare i pezzi di tubo corti e le flange nei raccordi a T. Assicurati ora che le flange siano tutte alla stessa altezza.
  4. Quindi questa costruzione parziale può essere posizionata sul piano del tavolo, allineata e avvitata saldamente.
  5. Infine avvitare i quattro tubi lunghi e i piedi. Ancora una volta, assicurati che tutto sia della stessa altezza. Grazie alle filettature, la costruzione complessiva può essere leggermente regolata nel luogo di installazione.

Progetto telaio tavolo in tubi

Questa struttura per tavolo, facile da costruire realizzata con raccordi e tubi in ghisa malleabile, è perfetta come scrivania, con molto spazio per ginocchia e gambe.

Con le lunghezze dei tubi elencate di seguito, il telaio del tavolo ha dimensioni di circa 1540 x 740 mm di larghezza e profondità, il che lo rende adatto a piani di scrivania standard di 160 x 80 cm. L'altezza senza il piano del tavolo è di circa 730 mm.

Poiché i requisiti per le dimensioni e l'altezza ergonomica delle sedute sono molto diversi, le dimensioni possono essere regolate modificando le rispettive lunghezze dei tubi. Basta aggiungere o sottrarre la differenza nelle lunghezze dei tubi uno a uno alle misurazioni sopra.

Elenco delle parti per il telaio del tavolo e la vista esplosa

Raccordi in ghisa malleabile 3/4"

Quantità Raccordo Nr. Articolo e link
2 x 130 Tee 3/4
4 x 323 Flangia triangolare
4 x 270 Manicotto
2 x 223  Distributore TEE
12x   Vite testa svasata 5x20mm
4 x   Piedini in plastica

Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
4 x 15 cm Tubo 3/4"
4 x 50 cm Tubo 3/4"
2 x 60 cm

Tubo 3/4"

1 x 140 cm

Tubo 3/4"


Istruzioni di montaggio step-by-step

Avvitare i due distributori a T sul tubo lungo. Avvitare un pezzo di tubo corto nell'uscita e utilizzare la leva per allineare i due distributori a T, avvitandoli il più saldamente possibile. Questo è importante per la stabilità successiva.

Avvitare i due tubi da 600 mm nelle uscite nella parte anteriore. Svitare il raccordo a T nella parte anteriore e utilizzarlo per avvitare i tubi il più saldamente possibile.

Misurare in modo che si raggiunga la stessa lunghezza totale su entrambi i lati, se necessario regolare nuovamente (preferibilmente in direzione di avvitamento).

Avvitare i quattro tubi corti nei raccordi a T. Avvitare le flange (puntare la punta della flangia triangolare verso l'angolo del piano del tavolo). Misurare in modo che le flange siano alla stessa altezza.

Ora posiziona il telaio del tavolo quasi finito sulle flange. Avvitare i quattro tubi da 500 mm e le prese. Sempre con potenza e attenzione all'altezza complessiva.

Infine, per proteggere i pavimenti, premere i piedini di plastica nelle maniche con cura e un po' di forza (o colpi attenti con un martello morbido).

Ora il telaio è finito e il piano del tavolo può essere allineato e avvitato con le flange dal basso.

Piedini in plastica

0,40 €

  • a casa tua in 7 gg. ca.

Vite testa svasata

0,40 €

  • a casa tua in 7 gg. ca.

Progetto struttura per tavolo in tubi

Un tavolo industriale stabile fatto di tubi e raccordi in ghisa malleabile



È economico, facile e veloce da configurare. Grazie ai tubi dell'acqua stabili con uno spessore della parete di quasi 3 mm, questo tavolo è solido e sostenibile. Grazie alla superficie sabbiata, le pipe non solo hanno un aspetto rustico, ma anche elegante.



Qualsiasi legno è adatto come piano di un tavolo, tavole prefabbricate e tavole di legno fatte da sé con assi, legno riciclato o bordi di alberi.



Dimensioni con le lunghezze del tubo elencate di seguito (LxPxA): circa 124 x 78,5 x 72,5 cm (senza piano del tavolo). Variando le lunghezze dei tubi è possibile modificare le dimensioni 1:1.

Elenco delle parti per il telaio del tavolo e la vista esplosa

Raccordi in ghisa malleabile 3/4"

Quantità Raccordo Nr. Articolo e link
6 x 130 Tee 3/4
4 x 323 Flangia triangolare
12 x   Vite testa svasata 5x20mm
4 x 321o  Flangia senza fori


Tubi filettati in acciaio

Quantità

Lunghezza

(cm)

Articolo e Link
4 x 30 cm Tubo 3/4"
4 x 32,5 cm Tubo 3/4"
4 x 35 cm

Tubo 3/4"

1 x 110 cm

Tubo 3/4"


Istruzioni di montaggio step-by-step

  1. Andiamo con la traversa. Avvitare un raccordo a T sul tubo lungo, serrare a mano. Quindi avvitare i quattro tubi da 300 mm nelle uscite.
  2. Ora i due pezzi a T possono essere serrati e allineati  con l'aiuto della leva con i tubi avvitati. Questo è un passo importante per la stabilità successiva.
  3. Svitare i quattro pezzi a T rimanenti sui lati. Ancora una volta, con i tubi avvitati e la leva, avvitare altri due o tre giri e allinearli.
  4. Avvitare le quattro flange da 325 mm e triangolari nelle uscite rivolte verso l'alto dei pezzi a T. Questo dovrebbe essere solido al tatto. Usando un righello o un nastro, misura l'altezza dalla cresta delle magliette e regola in modo che tutto sia a livello.
  5. Ora capovolgere con cautela il telaio e avvitare i tubi inferiori da 350 mm con le flange a pavimento. Controlla di nuovo le altezze. Una leggera irregolarità nel pavimento può quindi essere compensata allentando le flange del pavimento.
  6. Allineare il telaio, che è ancora capovolto, sul lato inferiore del piano del tavolo e avvitarlo con le viti universali.
