Impianti con materiali d'epoca
"Serie Country"

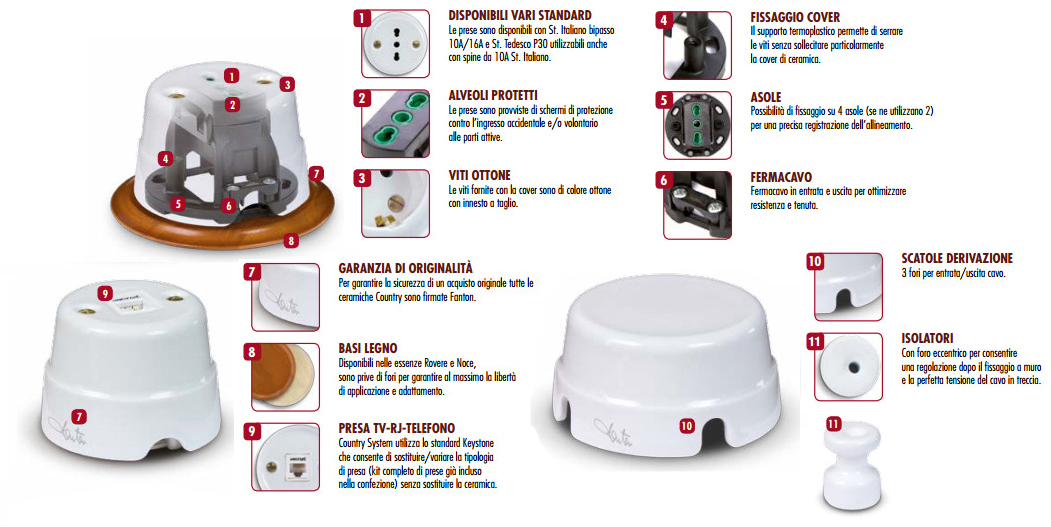

L’innovazione viene dall’interno!

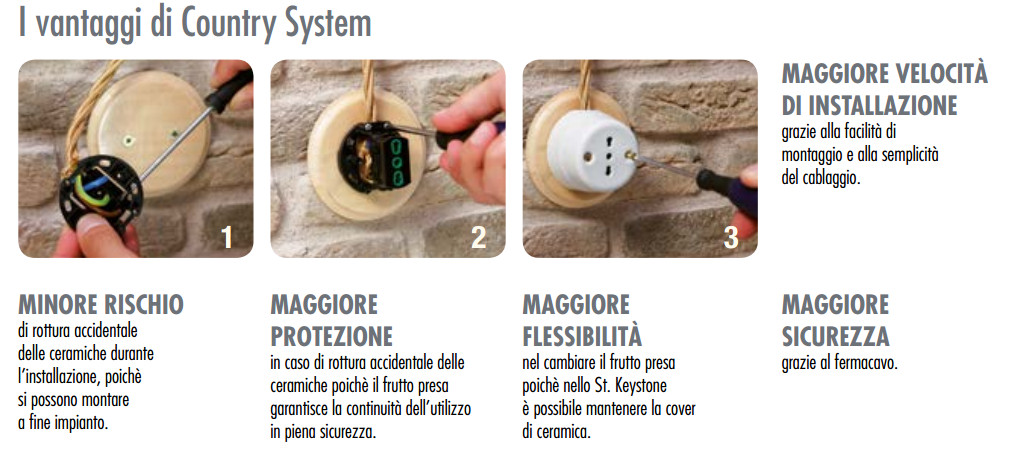

L’esclusiva anima dei prodotti Country garantisce facilità e velocità di installazione, tanta flessibilità e grande sicurezza grazie all'innovativo sistema di montaggio con frutto presa interno.
Serie Country: I prodotti Country esaltano un sapiente uso della ceramica in chiave moderna, un riuscito connubio tra passato e presente, tra estetica ed esigenze dell’attuale living quotidiano.
L’innovazione dei contenuti tecnologici si concretizza in un progetto globale e di qualità per rispondere a nuovi standard di sicurezza, velocità di installazione, flessibilità e praticità.
Country, prodotti fortemente radicati alla tradizione, dall'aspetto friendly, un’esaltazione dello stile italiano.
Una gamma di prodotti originali ed esclusivi, griffati uno ad uno, a sigillo di una scelta importante e originale.
Serie Country in porcellana bianca
Attenzione! in caso di acquisti di prodotti appartenenti ad aziende produttrici diverse, potrebbero essere ricalcolate le spese di spedizione successivamente all'ordine.

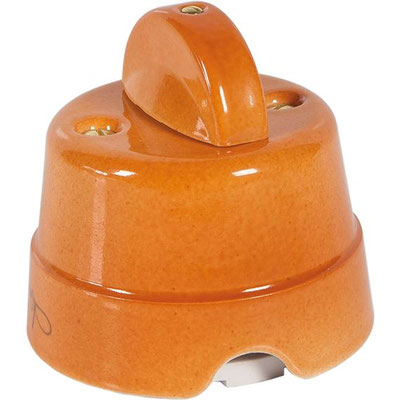

Pulsante rotativo
34,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Pulsante rotativo in porcellana 10AX - 250V~
Dimensioni: Ø 70 x A 65 mm.

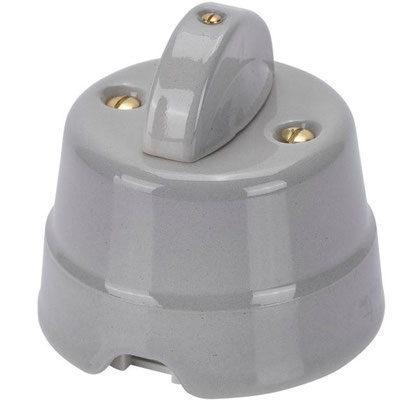

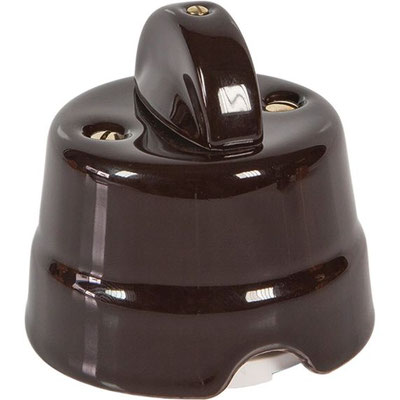

Interruttore/Deviatore
34,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Int./dev. da parete in ceramica 10AX 250V
Dimensioni: Ø 70 x A 65 mm.

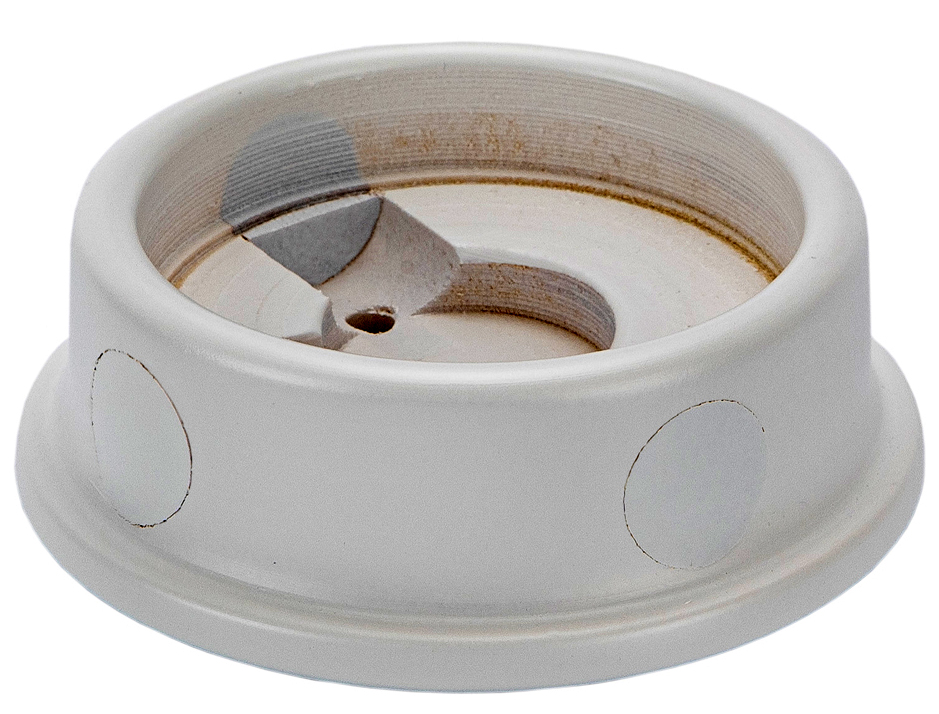

Scatola derivazione
29,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Scatola derivazione Ø 100 mm. a pressione senza vite
Scatola derivazione Ø 80 mm. a pressione senza vite

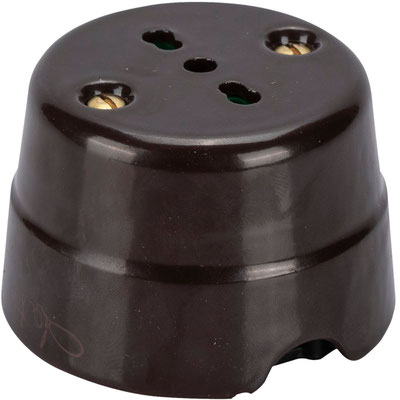

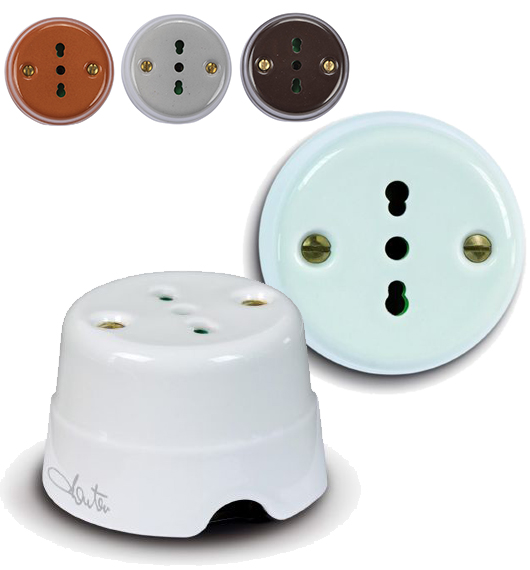

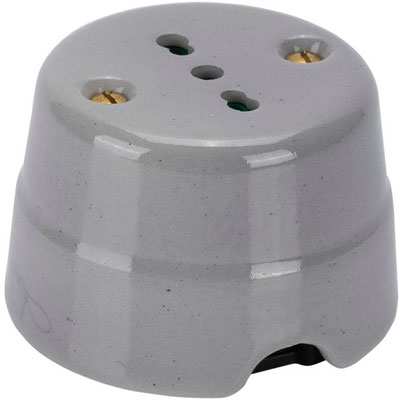

Presa bipasso italiana 2P+T
26,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
| Struttura: | Porcellana |
| Dimensioni: | Ø 70 x A 45 mm |
| Tensione di alimentazione: | 230V 50Hz |
| Corrente max: | 16 A |

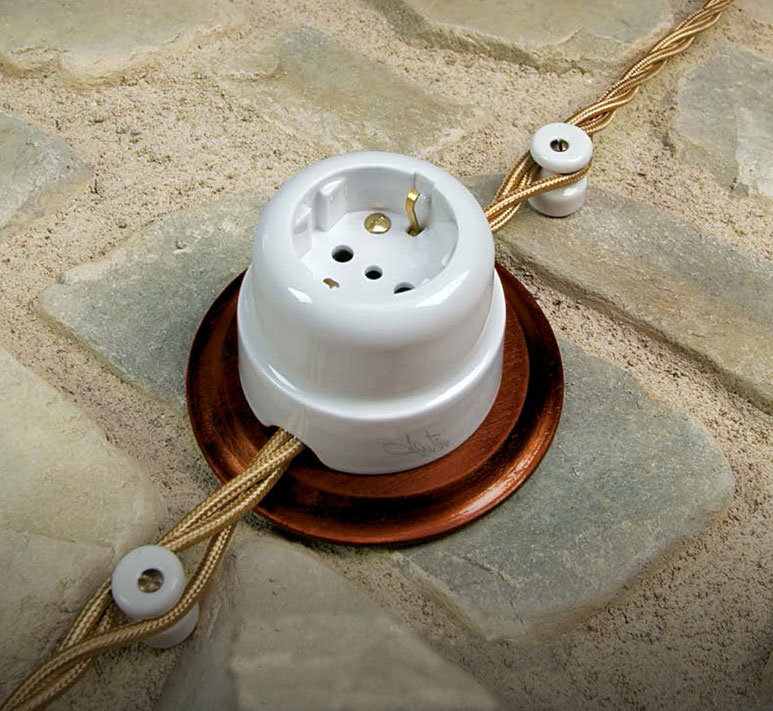

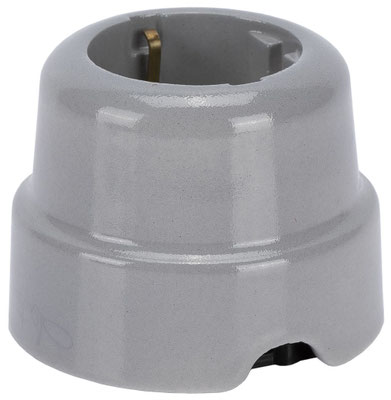

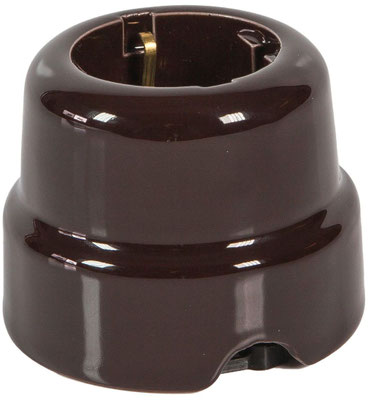

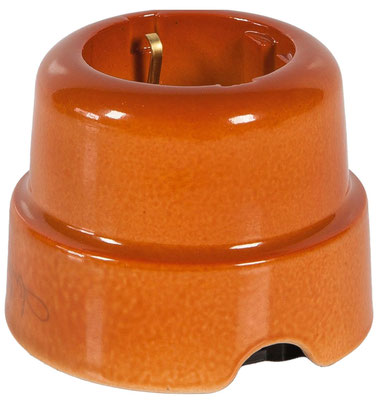

Presa italo/tedesca 2P+T
37,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
| Struttura: | Porcellana |
| Dimensioni: | Ø 70 x A 55 mm |
| Tensione di alimentazione: | 230V 50Hz |
| Corrente max: | 16 A |
Scheda tecnica

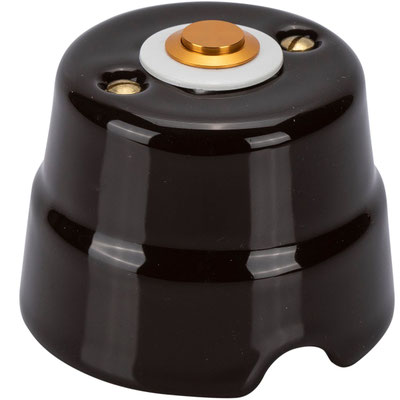

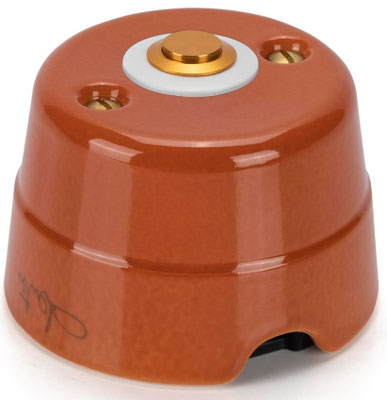

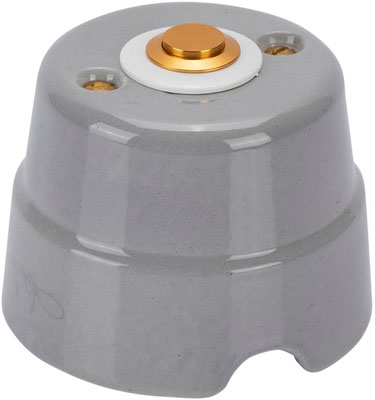

Pulsante ottone 2AX 48V
51,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Pulsante da parete in ottone per campanello 2A 48V
supporto in ceramica

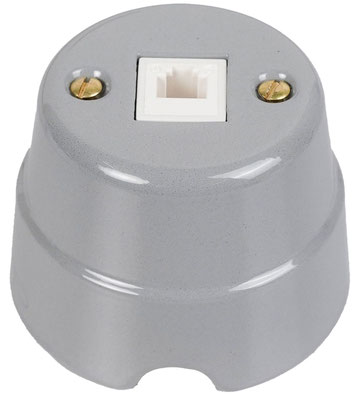

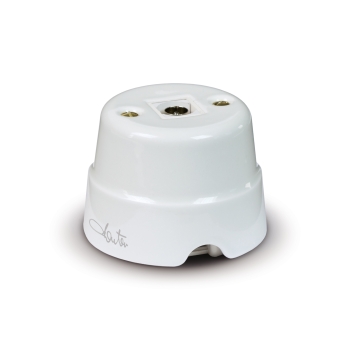

Telefonica 6/6 RJ12
58,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Presa dati da parete RJ12 UTP 90° cat.3
supporto in ceramica
Isolatore 6 pzz. Ø16
6 pzz. con vite
9,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Isolatore 5 pzz. Ø19
5 pzz. con vite
12,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Isolatore 25 pzz. Ø15
Isolatore con vite ottonata
29,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Passafilo FME 84032
Interno: Ø 16 mm. - Esterno: Ø 31 mm.
3,50 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.

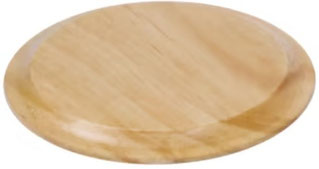

Base in legno Ø 102 mm. per frutti ceramica Ø 70 e 80 mm.
Base in legno Ø 120 mm. per accessori ceramica Ø 90 e 100 mm.
Base in legno Ø 102 per frutti ceramica Ø 70 e 80 mm.
Base in legno Ø 120 per frutti ceramica Ø 90 e 100 mm.
Rosetta Legno Bianco
13,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Base in legno Ø 102 mm. per frutti ceramica Ø 70 e 80.
Base in legno Ø 120 mm. per accessori ceramica Ø 90 e 100 mm.

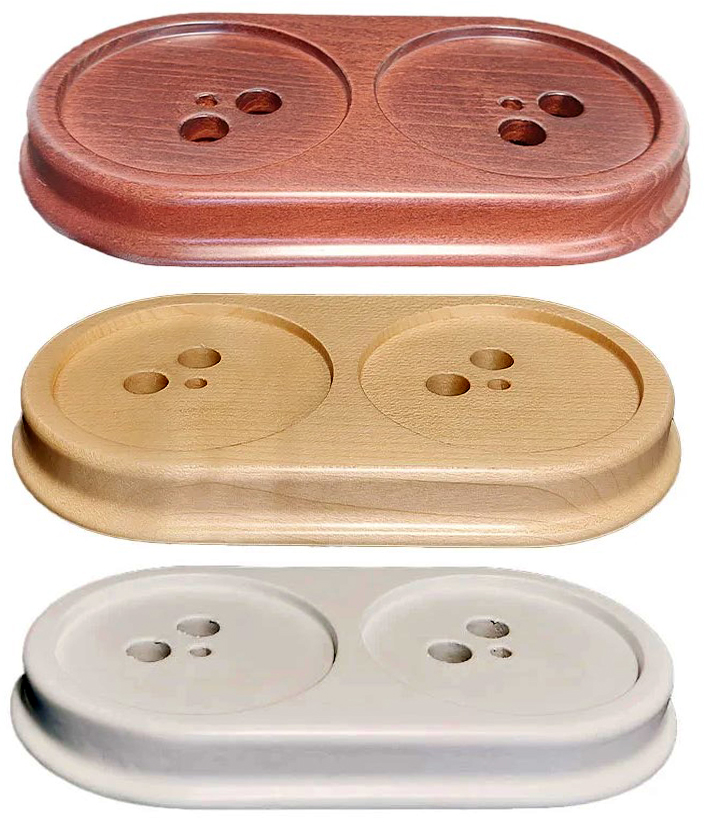

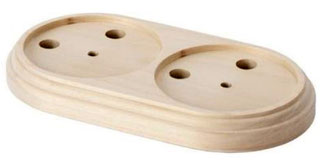

Rosetta ovale doppia in legno
41,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- consegna oltre 10gg
Base ovale doppia in legno 176x98 mm.
per frutti in ceramica Ø 70 e 80 mm.

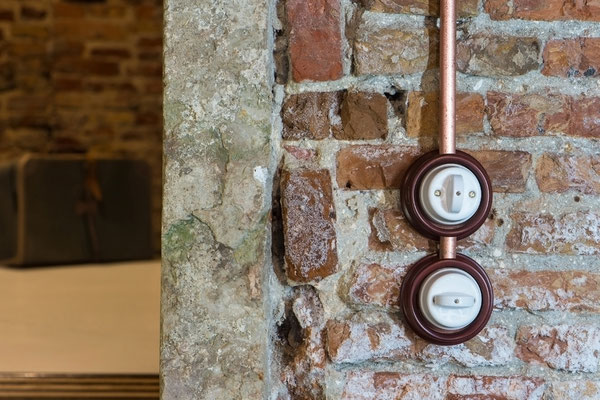

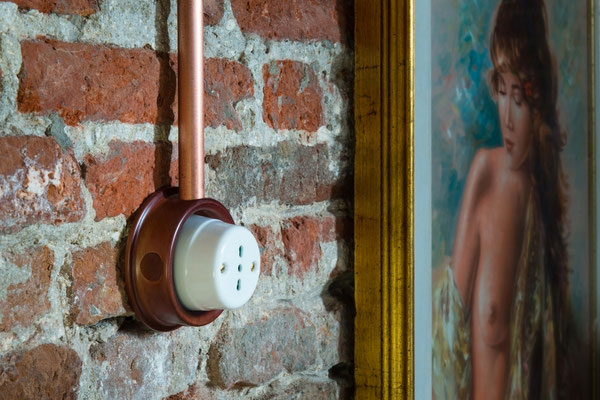

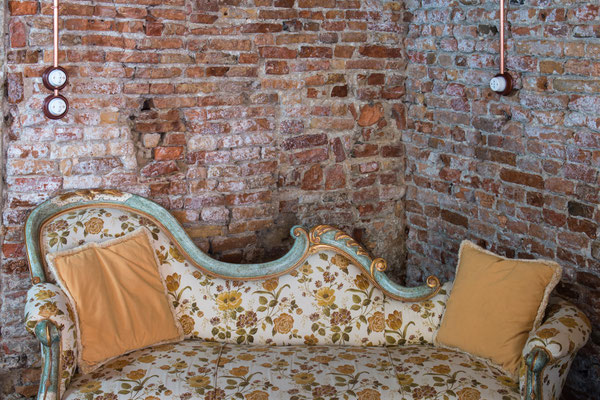

Linea Rame
UNIONE TRA LA LINEA RAME E I RAFFINATI ELEMENTI IN CERAMICA DONA AD OGNI IMPIANTO UNO STILE UNICO ED ELEGANTE, SENZA RINUNCIARE ALLA SICUREZZA
Tubo 1m in rame satinato Ø18mm
39,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- a casa tua in 7 gg. ca.
Tubo 2m in rame satinato Ø18mm
74,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- consegna oltre 10gg
Curva 90° raccordo Rame Ø 18 mm
4,90 €
IVA inclusa
Manicotto in rame satinato Ø 18 mm
3,90 €
IVA inclusa
Fissaggio e tassello per tubo Ø 18 mm
8,90 €
IVA inclusa
Giunto a T rame Ø 18 mm
5,90 €
IVA inclusa
Base In Legno Rovere
40,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- consegna oltre 10gg
- Base in legno Ø 102 mm. con 3 fori e 3 tappi per accessori ceramica Ø 70 mm. linea rame
- Base in legno Ø 140 mm. con 3 fori e 3 tappi per accessori ceramica Ø 80 mm. linea rame
Base in legno Ø 102 mm. con 3 fori e 3 tappi per frutti ceramica Ø 70 mm. linea rame
Base in legno Ø 140 mm. con 3 fori e 3 tappi per accessori ceramica Ø 80 mm. linea rame
Base In Legno Bianco
39,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- consegna oltre 10gg
- Base in legno Ø 102 mm. con 3 fori e 3 tappi per accessori ceramica Ø 70 mm. linea rame
- Base in legno Ø 140 mm. con 3 fori e 3 tappi per accessori ceramica Ø 80 mm. linea rame
Linea Zincata
Tubo in lamiera zincata Ø18mm
15,90 €
Inclusa IVA . Si applicano le spese di spedizione .
- consegna oltre 10gg
Curva 90° F/F in lamiera zincata Ø18mm
14,50 €
IVA inclusa
Manicotto F/F in lamiera zincata Ø18mm
11,90 €
IVA inclusa
Fermatubo in lamiera zinc.Ø18mm+vite+tas
3,50 €
IVA inclusa
Giunto a T in lamiera zincata Ø18mm
21,90 €
IVA inclusa
FISSAGGIO BASI IN LEGNO E ISOLATORI + CABLAGGIO SCATOLA DI DERIVAZIONE
BASI IN LEGNO
Si presentano prive di fori per garantire al massimo la libertà di applicazione e adattamento. 1) Forarle precedentemente con 2 fori di Ø 3 mm e interasse di 40 mm.
2) Fissarle praticando 2 fori sulla parete il cui interasse sia orizzontale rispetto al pavimento (per non interferire poi con le viti necessarie al fissaggio delle basi).

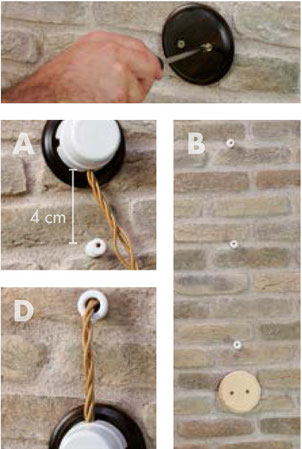

ISOLATORI
Inizialmente non serrate le viti di fissaggio! Lasciate che l’isolatore possa girare su se stesso. Grazie al foro eccentrico che permette la regolazione dopo il fissaggio a muro, si garantisce un aggiustamento di ± 1,5 mm. Questa innovazione conferisce una perfetta tensione del cavo in treccia. Il fissaggio definitivo avverrà a fine lavoro.
A) Fissare gli isolatori primari ad una distanza di 4 cm dal bordo di qualsiasi base.
B) Posizionare gli isolatori rimanenti ad una distanza di circa 35 cm tra loro (non superare i 50 cm tra due isolatori, soprattutto se il cavo è orizzontale).
C) Nel caso di curve, utilizzare 2 isolatori creando un angolo a 45° e mantenere un interasse di 5 cm.
D) Nel caso il cavo passi attraverso i muri o altri tipi di superficie, utilizzare sempre il passafilo in ceramica necessario al mantenimento dell’isolamento.
POSA DEL CAVO
Consigliamo di iniziare il montaggio dall'alto (scatole di derivazione) verso il basso (interruttori e prese).
Nella posa dei cavi necessari al cablaggio, lasciare una lunghezza di 20 cm a partire dal centro di ogni base in legno. Così facendo resterà una quantità sufficiente di cavo per i collegamenti e per ricavare la seta necessaria per i nodi di fissaggio.
CABLAGGIO DEI FRUTTI
A) Svitare le calotte dalle basi.
B) Prendere le basi (vi ricordiamo di iniziare dalla base di una scatola di derivazione) e far passare il cavo in modo che esca dal centro del frutto.
C) Procedere al cablaggio.
D) Fissare il frutto presa al centro della base utilizzando le viti in dotazione.
E) Serrare il fermacavo.
F) Fissare la cover di ceramica.

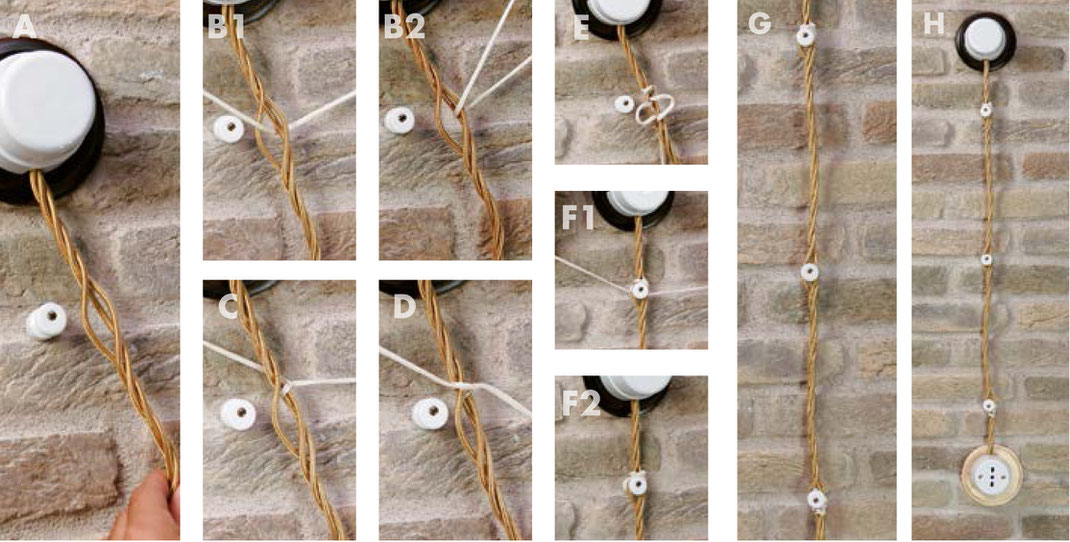

FISSAGGIO DEL CAVO AGLI ISOLATORI
Il fissaggio (nodo), ha lo scopo di mantenere tensione e posizione del cavo. Dopo aver cablato la scatola di derivazione si procederà alla legatura dell’isolatore primario prossimo a questa. Solo in questa fase si inizia a fissare il cavo agli isolatori secondo quanto sotto descritto. Tali nodi devono essere fatti nella direzione della base. Per fare i nodi, si utilizzano le parti di seta recuperate dalla fase 2. Di seguito descriviamo l’esecuzione dei nodi:
A) Aprite leggermente il cavo in corrispondenza dell’isolatore primario formando un occhiello.
B) Far passare uno spezzone di cavo ottenuto nella fase 2.
C) Incrociare i cavi e tirare le estremità come da foto.
D) Far passare entrambi i lembi ottenuti sopra il cavo e fare due nodi.
E) Passare i lembi all’interno dell’occhiello e tirare le estremità verso il nodo.
F) Inserire quindi il cavo nell’isolatore.
G) Legare quindi il cavo all’isolatore primario opposto come da foto sopra con la stessa procedura.
H) Agganciare gli altri isolatori e tagliare i lembi in modo tale che non si vedano. Questo è il risultato ottenuto.
REGOLAZIONE E ALLINEAMENTO
A questo punto il cavo è agganciato agli isolatori ed è fissato alle basi.
Gli isolatori realizzati con foro eccentrico per consentire un aggiustamento di ± 1,5 mm, garantiscono l’agevole allineamento del cavo facendo ruotare l’isolatore sulla propria vite.
Serrare le viti di fissaggio degli isolatori e l’impianto è terminato.
